Чудо-копалка для огорода своими руками

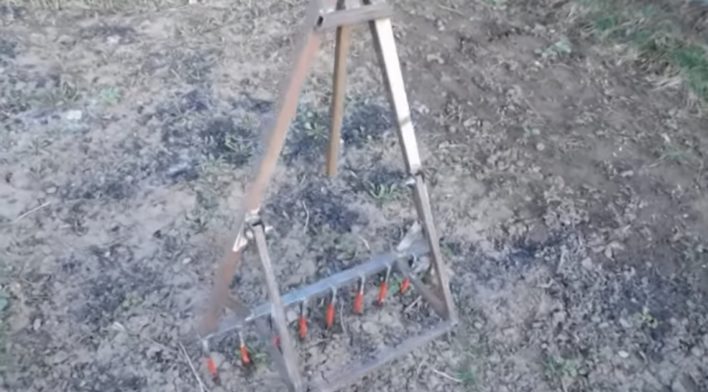

чудо-копалка для огорода

Перекопка огорода в основном делается по осени и по весне, когда урожай уже собран, или перед посевной. Поэтому сейчас самое время подготовиться к дачному сезону, и сделать такое вот приспособление, с которым можно вскопать огород в разы быстрее чем обычно.

Интересно оно еще и тем, что его несложно сделать самому, и для этого материалов понадобится всего ничего. Инструмент обычный для домашней мастерской, а выгода вполне ощутимая.

Материалы-Инструменты

Материалы

  • Труба профильная 30х30
    1. L-90 см – 2шт;
    2. L-70 см– 1шт;
  • Труба профильная 20х20
  1. L – 25 см – 2 шт;
  2. L – 40 см – 1 шт;
  3. L – 50 см – 2шт;
  • Труба профильная 40х40
  1. L – 100 – 1 шт.
  • Винты в сборе с гайкой и шайбой – 2 шт;
  • Вилы садовые (штыри для лопаты) – 2 пары;
  • Вспомогательные пластины, отрезки трубы, прута.

Инструменты

  • Болгарка;
  • Электросварка;
  • Дрель;

Важно!

Перед тем, как приниматься за любую заготовку, советуем вам расчертить ее на бумаге, и по возможности просчитать все размеры. Таким образом результат будет более визуально осязаемым и определенным.

Изготовление чудо-лопаты – пошаговая инструкция

В основе приспособления трех-угольная рамка из профтрубы. Концы отрезков длиной 90 см необходимо разметить под нужным углом и срезать болгаркой.

На вершине треугольника, его стороны соединяются на небольшом отрезке (длина – 15см) той же трубы. Швы провариваются сваркой и зачищаются.

Следующий элемент непосредственно будет отвечать за копку. Для него нужно сварить профтрубу калибром 20 мм незаконченным прямоугольником. Этот прямоугольник подгоняем к нижней части треугольной рамки (гипотенузе). Он будет подвижным. Усиливаем это соединение двумя упорами из той же профтрубы.

Для осуществления маятниковой работы этих двух частей, необходимо сделать петли. Сделаем их из отрезка профтрубы 40х40, обрезав у нее одну из полок и получив П-образные отрезки длиной около 5см. Просверливаем их и концы упоров, соединяя эти части болтом с гайками, шайбами.

Привариваем подвижную педаль к треугольной рамке.

Рамные конструкции лопаты небольшие, однако их стоит усилить упорами из небольших отрезков прута или профтрубы.

Соединительный отрезок трубы на вершине треугольника будет служить втулкой для ручки лопаты. Сделаем ее настраиваемой. Для этого нужно будет просверлить в нем несколько отверстий под прижимные винты и обварить их. Нелишним будет и поперечный усилитель вершины треугольника.

Ручка сделана из профтрубы 20х20, и имеет Т-образную форму. Высота рукояти подбирается под свой рост, а для ширины достаточно 40-50 см.

Рабочую часть лопаты делаем из срезанных пик от садовых вил. Интервал размещения штырей произвольный. В нашем случае восьми таких деталей не хватило, пришлось добавить еще две.

Рычаг у лопаты основательный, поэтому не мешает эти штыри усилить треугольными обрезками пластины, наваренными в качестве упоров.

Лопата готова и теперь ее можно опробовать на приусадебном или дачном участке. Уверен, это приспособление станет одним из самых полезных инструментов в вашем садовом инвентаре.

Смотрите видео как сделать чудо-копалку для огорода своими руками
